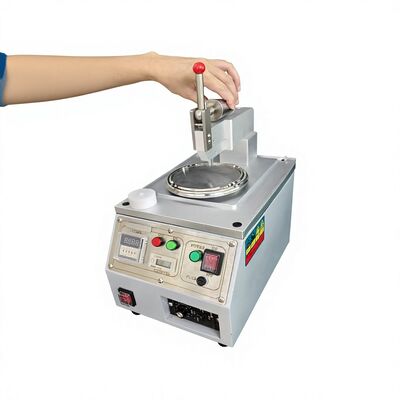

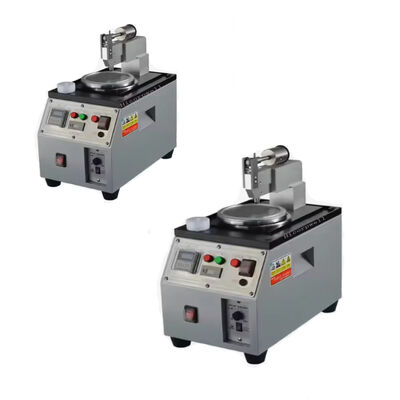

Μια μηχανή στίλβωσης οπτικών ινών είναι μια εξειδικευμένη συσκευή οπτικής ακριβείας σχεδιασμένη για λεπτό τρίψιμο και φινίρισμα επιφάνειας φερουλλών συνδετήρων οπτικών ινών. Αποτελεί βασικό εξοπλισμό στη μαζική παραγωγή καλωδίων οπτικών ινών, pigtails και εξαρτημάτων οπτικής επικοινωνίας. Με ακριβή στίλβωση της ακραίας επιφάνειας του συνδετήρα, η μηχανή εξαλείφει γρατζουνιές στην επιφάνεια, υπολείμματα ρητίνης και άνιση καμπυλότητα, βελτιστοποιώντας βασικές παραμέτρους οπτικής απόδοσης, συμπεριλαμβανομένης της απώλειας εισαγωγής (IL) και της απώλειας επιστροφής (RL), και διασφαλίζοντας σταθερή μετάδοση οπτικού σήματος χαμηλής απώλειας. Ευρέως εφαρμόζεται στην κατασκευή FTTH, καλωδίωση κέντρων δεδομένων, κατασκευή οπτικών συσκευών και έργα μηχανικής επικοινωνιών, αντικαθιστά την παραδοσιακή χειροκίνητη στίλβωση για να παρέχει τυποποιημένα, επαναλήψιμα και υψηλής απόδοσης αποτελέσματα στίλβωσης.
Αρχή Λειτουργίας
Η μηχανή υιοθετεί τεχνολογία τροχιακής στίλβωσης μηχανικής σταθερής πίεσης. Στερεώνει πολλαπλούς συνδετήρες οπτικών ινών σε ένα ειδικό εξάρτημα στίλβωσης και εκτελεί προκαθορισμένες τροχιές στίλβωσης με ελεγχόμενη πίεση, ταχύτητα και χρόνο. Μέσω προοδευτικής λείανσης με φιλμ στίλβωσης διαφορετικής κοκκομετρίας, αφαιρεί υπολειμματική κόλλα, γρέζια ινών και ελαττώματα επιφάνειας στην ακραία επιφάνεια του φερούλλας. Ολόκληρη η διαδικασία επιτυγχάνει συνεπή καμπυλότητα ακραίας επιφάνειας, τέλεια ευθυγράμμιση πυρήνα ινών και εξαιρετικά λεία φινίρισμα επιφάνειας, πληρώντας τα βιομηχανικά πρότυπα στίλβωσης UPC και APC.
Βασικά Χαρακτηριστικά Προϊόντος
1. Σταθερή Δομή Στίλβωσης
Εξοπλισμένο με επαγγελματικές δομές πίεσης τεσσάρων γωνιών ή κεντρικής πίεσης. Ο σχεδιασμός πίεσης τεσσάρων γωνιών παρέχει ομοιόμορφη και σταθερή κατανομή πίεσης χωρίς αναπήδηση ή απόκλιση κατά τη λειτουργία, βελτιώνοντας αποτελεσματικά τη συνέπεια των τρισδιάστατων παραμέτρων της ακραίας επιφάνειας (ακτίνα καμπυλότητας, μετατόπιση κορυφής, ύψος ινών) και υποστηρίζοντας μακροπρόθεσμη παραγωγή παρτίδων.
2. Ευρεία Συμβατότητα
Υποστηρίζει κύριους συνδετήρες μονο-ινών όπως SC, LC, FC, ST, καθώς και συνδετήρες πολλαπλών πυρήνων MPO/MTP. Προσαρμόσιμα εξαρτήματα και προγράμματα επεξεργασίας προσαρμόζονται σε διαφορετικές προδιαγραφές συνδετήρων, καλύπτοντας συμβατικά σενάρια οπτικών συνδέσεων πολιτών επικοινωνιών και κέντρων δεδομένων υψηλής πυκνότητας.
3. Ρυθμιζόμενες Έξυπνες Παράμετροι
Ενσωματώνει ψηφιακό σύστημα ελέγχου με οθόνη σε πραγματικό χρόνο της πίεσης στίλβωσης, της ταχύτητας λειτουργίας, του χρόνου επεξεργασίας και της κατάστασης λειτουργίας. Όλες οι παράμετροι επεξεργασίας είναι ελεύθερα ρυθμιζόμενες και μπορούν να αποθηκευτούν ως προσαρμοσμένες προεπιλογές. Οι χειριστές μπορούν να αλλάζουν γρήγορα τις λειτουργίες στίλβωσης UPC/APC για να ταιριάζουν με διαφορετικά πρότυπα παραγωγής.
4. Υψηλή Απόδοση & Υψηλή Παραγωγή
Σε σύγκριση με τη χειροκίνητη στίλβωση, η αυτοματοποιημένη λειτουργία στίλβωσης παρτίδων βελτιώνει σημαντικά την αποδοτικότητα παραγωγής. Μια μεμονωμένη λειτουργία μπορεί να επεξεργαστεί 12-48 συνδετήρες ταυτόχρονα με σταθερό ποσοστό επιτυχίας των τελικών προϊόντων, μειώνοντας αποτελεσματικά το κόστος εργασίας και την τεχνική εξάρτηση από τους εργαζόμενους.
5. Ανθεκτικό & Χαμηλή Συντήρηση
Υιοθετεί μεταλλικό πλαίσιο υψηλής ακαμψίας και εξαρτήματα μετάδοσης ακριβείας, με σταθερή λειτουργία, χαμηλό θόρυβο και μεγάλη διάρκεια ζωής. Ο αρθρωτός σχεδιασμός της δομής απλοποιεί τον καθημερινό καθαρισμό, την αντικατάσταση αναλωσίμων και τη συντήρηση του εξοπλισμού, μειώνοντας τον χρόνο διακοπής παραγωγής.
Πρότυπο Ποιότητας Στίλβωσης
Μετά την επαγγελματική στίλβωση, η ακραία επιφάνεια του συνδετήρα επιτυγχάνει μηδενικές γρατζουνιές, μηδενικές κοιλότητες και μηδενικά υπολείμματα σκόνης. Συμμορφώνεται πλήρως με τα διεθνή βιομηχανικά πρότυπα: ακραία επιφάνεια UPC με εξαιρετικά χαμηλή απώλεια εισαγωγής και υψηλή απώλεια επιστροφής. Η γωνιακή ακραία επιφάνεια APC καταστέλλει αποτελεσματικά το ανακλώμενο φως, προσαρμόζεται τέλεια σε σενάρια μετάδοσης οπτικού σήματος υψηλής ακρίβειας και αποφεύγει παρεμβολές σήματος και εξασθένηση που προκαλούνται από κακή επεξεργασία της ακραίας επιφάνειας.
Κύριες Εφαρμογές
Χρησιμοποιείται ευρέως στη μαζική παραγωγή καλωδίων οπτικών ινών και pigtails, επεξεργασία και προσαρμογή παθητικών οπτικών εξαρτημάτων, υποστήριξη παραγωγής έργων FTTH, επεξεργασία εξαρτημάτων καλωδίωσης οπτικών κέντρων δεδομένων και ποιοτικό φινίρισμα συνδετήρων οπτικών επικοινωνιών σε έργα σταθμών βάσης επικοινωνιών.
Χαρακτηριστικά
* Φερούλλες οπτικών ινών για λείανση ακραίων επιφανειών PC 2,5mm και 1,25mm, όπως FC, SC, ST/LC, κ.λπ.
* Κατασκευασμένο από υψηλής ποιότητας τελειωμένο ανοξείδωτο ατσάλι, σκληρό και ανθεκτικό στη φθορά.
*Οι εσωτερικές και εξωτερικές στρογγυλεμένες άκρες είναι σχεδιασμένες για εύκολη χειροκίνητη λειτουργία.
*Το μέγεθος επεξεργασίας είναι εξαιρετικό, λείο και χωρίς γρέζια, εξασφαλίζοντας το αποτέλεσμα λείανσης.
* Ελαφρύ και μικρό, εύκολο στη μεταφορά.
Περιγραφή
Υπό την προϋπόθεση ότι η αντικατάσταση ή η συγκόλληση δεν επιτρέπονται, η ακραία επιφάνεια της ουράς ινών κατεστραμμένων (συμπεριλαμβανομένων γρατζουνιών και ρωγμών)
οπτικών συσκευών με διάφορες λειτουργίες (όπως λέιζερ, πομποδέκτες, διαμορφωτές, οπτικοί διακόπτες, ενισχυτές, αντιστάθμιστες, κ.λπ.)

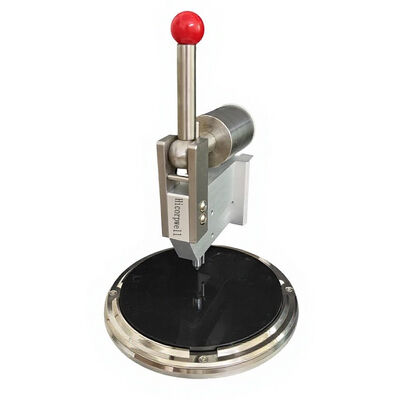

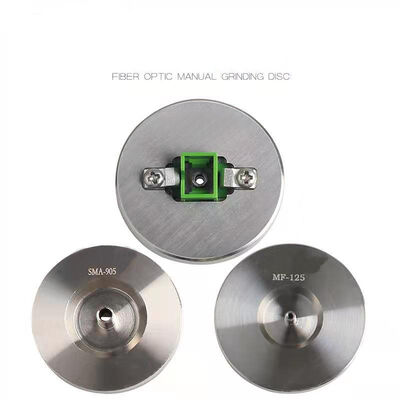

Χειροκίνητος δίσκος λείανσης οπτικών ινών Ο χειροκίνητος δίσκος λείανσης για την επισκευή της ακραίας επιφάνειας οπτικής ίνας είναι ένα γρήγορο,
απλό και αποτελεσματικό εργαλείο για την επισκευή της ακραίας επιφάνειας επί τόπου.
Προδιαγραφές
1. Χρονοδιακόπτης: Περιστροφικός Omron, ψηφιακός χρονοδιακόπτης πλήκτρων, οποιαδήποτε χρονική ρύθμιση
2. Κατάλληλο: φ2.5mm PC,APC:FC,SC,ST；φ1.25mmPC,APC:LC,MU,MT,mini-MT,MT-RJ；
PC,APC:MPO,MTP,MPX；Pig-tail；Fiber-arry；PLC
3 Πυρήνες:18 20 24
4. Τυπικοί συνδετήρες οπτικών ινών: FC/UPC,SC/UPC,ST/UPC,LC/UPC,MU/UPC,
FC/APC,SC/APC,MT-RJ,E2000 κ.λπ.
5. Απώλεια εισαγωγής συνδετήρα: ≤0.2dB(SM),≤0.15dB(MM)
6. Απώλεια επιστροφής: ≥50dB(PC),≥60dB(APC)
7. Ακτίνα καμπυλότητας: PC:10～25mm(φ2.5mm),7～25mm(φ1.25mm),APC:5～12mm
8. Επαναλαμβανόμενη απώλεια: ≤0.1dB；Απώλεια εναλλαγής: ≤0.2dB
