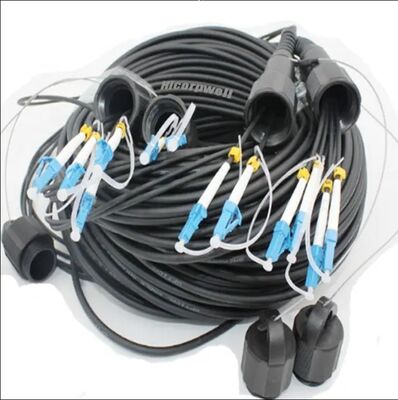

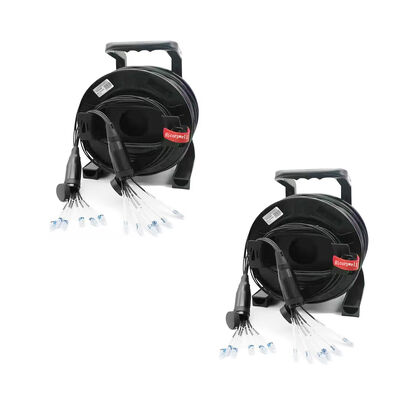

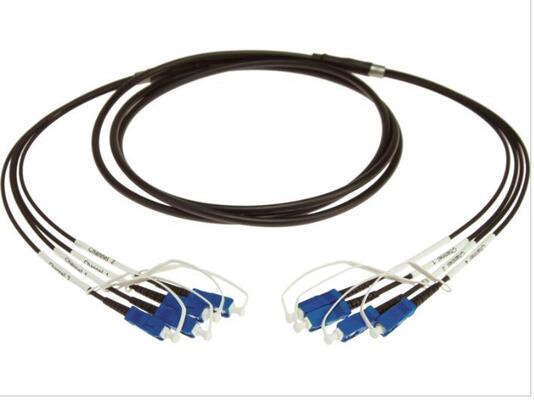

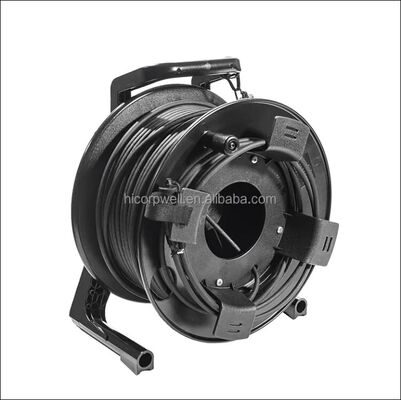

Προσαρμοσμένο SC UPC 200M TPU Isolation patch cord σχεδιασμένο για αξιόπιστη διαδρομή σήματος μεταξύ συσκευών.Αυτό το μονοτροπικό καλώδιο οπτικών ινών διαθέτει μόνωση TPU και είναι διαθέσιμο σε διάφορους τύπους συνδέσμων, συμπεριλαμβανομένου του FC, SC, LC και ST με επιλογές PC, UPC και APC.
ΛΚ:Μικρός σύνδεσμος με συντελεστή μορφής, το ήμισυ του μεγέθους του SC
ΣΤ:Σύνδεσμος τύπου ξιφολόγχης γρήγορης απελευθέρωσης με σύνδεση κλειδαριού στροφής
FC:Σιδηροδρομικές γραμμές
ΣΚ:Σύνδεσμοι γενικής χρήσης τύπου push/pull με τετράγωνο σχέδιο
Επικεφαλής (φυσική επαφή):Οι καμπυλωτές άκρες εξαλείφουν το κενό αέρα
UPC (υπερφυσική επαφή):Εκτεταμένη γυάλωση για ανώτερη επιφάνεια
ΑΕΠ (οπτική φυσική επαφή):Τελικές όψεις με γωνία 8 μοιρών για στενή σύνδεση
| Παράμετρος | Μονάδα | Αξιολόγηση των επιβατών |
|---|---|---|
| SM(9/125) | ΜΜ ((50/125 ή 62.5/125) | ΠΡ/UPC/APC/PC |
| Απώλεια εισαγωγής | dB | ≤0,3 / ≤0,2 / ≤0,3 / ≤0.2 |
| Επιστροφή απώλειας | dB | ≥45 / ≥50 / ≥60 / ≥35 |
| Ανταλλάξιμο | dB | ≤0.2 |
| Επαναληψιμότητα | dB | ≤0.2 |
| Δυνατότητα | Χρόνος | > 1000 |
| Θέρμανση λειτουργίας | °C | -40~75 |
| Θέρμανση αποθήκευσης | °C | -45~85 |
| Παράμετρος | Προδιαγραφές |
|---|---|
| Τέλος συνδέσμου Α/Β | ΛC, SC, FC, ST ή ειδικότερα |
| Διάμετρος καλωδίου | 4.0mm / 7.0mm / 8.0mm |
| Υλικό σακάτου | ΤΡΥ |
| Κέντρο ινών | 4, 8, 12 ή ειδικότερα |
| Τρόπος | Μονότροπος / Πολυτρόπος |
| Λειτουργικό μήκος κύματος | 1310/1550nm (SM) / 850/1310nm (MM) |
| Λεπτογράφηση | UPC / APC / UPC |
| Απώλεια εισαγωγής (μέγιστη) | 1.5 dB / 1.0 dB |
| Απώλεια απόδοσης (μίν) | 50 dB / 35 dB |
| Μηχανικά χαρακτηριστικά | Σφραγίδα: ≤ 1000N (κυρίως καλώδιο) Σημεία: ≤ 100N (καλώδια παρακλάδισης) |
| Αξία | Διάκριση IP68 |
| Ώρα ζευγαρώσεως | 500 λεπτά |
| Δυνατότητα (μέγιστη) | 00,2 dB |
| Επαναληψιμότητα (μέγιστη) | 0.5dB |
| Θέρμανση λειτουργίας | -40°C έως +85°C |
| Θέρμανση αποθήκευσης | -40°C έως +85°C |
