Περιβαλλοντικά φιλική Η καθαρή ανανεώσιμη ενέργεια μειώνει τις εκπομπές διοξειδίου του άνθρακα καθιστώντας την μια φιλική προς το περιβάλλον επιλογή

Ηλιακό φωτισμό Αιχμαλωτίζει το φως του ήλιου Κατευθύνει το φως μέσω οπτικών καλωδίων

Αρχή λειτουργίας έξυπνου συστήματος εισαγωγής ηλιακού φωτός

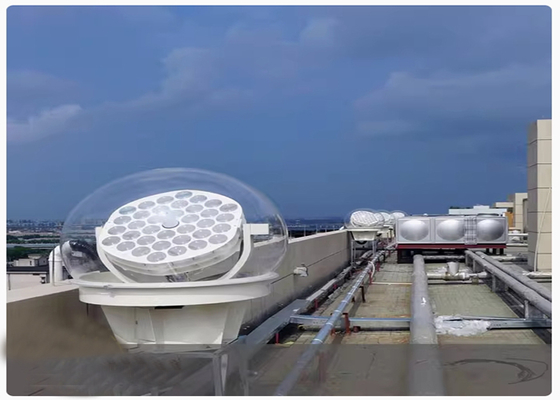

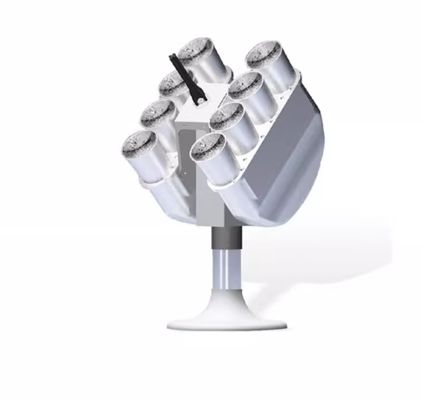

1.Ηλιακή μονάδα συλλογής και παρακολούθησης

• Συλλογή ηλιακού φωτός: υψηλής αποδοτικότηταςηλιακό συγκεντρωτήραΗ επιφάνεια του συλλέκτη έχει σχεδιαστεί για να μεγιστοποιεί την απορρόφηση του φωτός, ακόμη και σε συννεφιασμένες ημέρες.
•
• Έξυπνη παρακολούθηση: Ένα ενσωματωμένοαισθητήρας παρακολούθησης ηλίου(με βάση φωτοκύτταρο ή GPS) ρυθμίζει συνεχώς τη γωνία του συλλέκτη ώστε να ακολουθεί την τροχιά του ήλιου, εξασφαλίζοντας τη βέλτιστη συλλογή φωτός καθ' όλη τη διάρκεια της ημέρας.Αυτός ο μηχανισμός αυξάνει την αποτελεσματικότητα του φωτός κατά 30~50% σε σύγκριση με τα σταθερά συστήματα.
•

2.Σύστημα αγωγίας οπτικών ινών

• Διαβίβαση φωτός: Το ηλιακό φως που συλλαμβάνεται κατευθύνεται προςΚαλώδια οπτικών ινώνΟι ίνες χρησιμοποιούν συνολική εσωτερική αντανάκλαση για τη μετάδοση φωτός με ελάχιστη απώλεια (συνήθως < 10% σε 50 μέτρα).
•
• Πολυτεχνική διανομήΗ κύρια ίνα μπορεί να διαχωριστεί σε μικρότερες υπο-ήλια, επιτρέποντας το ηλιακό φως να διανέμεται σε πολλά δωμάτια ταυτόχρονα.Ένα τετρακοινοστάσιο μπορεί να χρησιμοποιήσει μια 10mm κύρια ίνα που χωρίζεται σε τέσσερις 5mm ίνες, καθένα από τα οποία εξυπηρετεί χώρο 1020 τ.μ.
•

3.Ενσωματωμένος φωτισμός και μονάδα ελέγχου

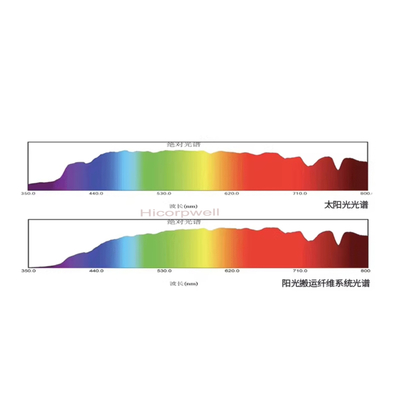

• Εκπομπή φωτός: Στο τέλος κάθε ινών, έναΔιάταξη διάχυσηςΤο φωτιστικό μπορεί να μιμηθεί το φάσμα του ηλιακού φωτός (5000 ̇ 6500 K) με δείκτη CRI (Colour Rendering Index) > 90,πανομοιότυπα με το άμεσο ηλιακό φως.
•
• Ευφυής ρύθμισηΈνα ενσωματωμένοΠίνακα ελέγχουρυθμίζει την ένταση του φωτός ανάλογα με τις ανάγκες του εσωτερικού χώρου.
  • Αυτόματη εξασθένηση (ανταποκρίνεται στα επίπεδα φωτισμού περιβάλλοντος)
  • Προγραμματισμός χρονοδιακόπτη (π.χ. ανάβει την αυγή, σβήνει το σούρουπο)
  • Απομακρυσμένο χειρισμό μέσω εφαρμογής για smartphone (για ρύθμιση φωτεινότητας ή κατάστασης παρακολούθησης)
  •

4.Τεχνικά χαρακτηριστικά ενεργειακής αποδοτικότητας

• Δεν απαιτείται ηλεκτρική ενέργεια: Το σύστημα λειτουργεί αποκλειστικά με ηλιακή ενέργεια, εξαλείφοντας την εξάρτηση από το δίκτυο ηλεκτρικής ενέργειας για τον φωτισμό (η εξοικονόμηση ~ 800 ̇ 1200 kWh/έτος για 4 δωμάτια).
• Θερμομόνωση: Ειδικά γιλέκα γύρω από ίνες εμποδίζουν τη μεταφορά θερμότητας, εξασφαλίζοντας ότι οι εσωτερικοί χώροι παραμένουν δροσεροί ακόμη και στο άμεσο ηλιακό φως.
•
• Επιλογή ηλεκτρικής ενέργειας εφεδρείας: Μερικά μοντέλα περιλαμβάνουν μια μικρή μπαταρία (που φορτίζεται από τον ηλιακό συλλέκτη) για να διατηρεί το φωτισμό κατά τη διάρκεια σύντομης συννεφιακής κάλυψης ή το σούρουπο.
•

5.Εγκατάσταση και προσαρμοστικότητα

• Για ημιεπίπεδες στέγες ή πλευρικούς τοίχους, ο ηλιακός συλλέκτης τοποθετείται χρησιμοποιώνταςρυθμιζόμενες ράβδοι(ατσάλι ατσάλινο ή αλουμίνιο) που μπορεί να κλίνει κατά 60° για τη βελτιστοποίηση της έκθεσης στον ήλιο.
• Τα καλώδια ινώδους ρεύματος διοχετεύονται μέσω τοίχων ή οροφών (με διάμετρο 10-20 mm, παρόμοια με την ηλεκτρική καλωδίωση), καθιστώντας το κατάλληλο για νέες κατασκευές ή ανακαίνιση.
•

Βασικό τεχνικό διάγραμμα (απλούστερη έκδοση)

Εξωτερικά: Ηλιακός συλλέκτης → Μηχανισμός παρακολούθησης του ήλιου
Μεταφορά: ↓ ↓
Καλώδια οπτικών ινών (διαχωρισμένα σε κλάδους)
Εσωτερικά: ↓
Εγκαταστάσεις διάχυσης → Ευφυές πίνακα ελέγχου















































1Το αυτόματο σύστημα παρακολούθησης του ήλιου φέρνει το φως του ήλιου σε κάθε γωνία.

Για να εξασφαλιστεί ότι το φως του ήλιου μπορεί να συλλέγεται με ακρίβεια από την ανατολή του ήλιου έως το ηλιοβασίλεμα, αναπτύχθηκε ανεξάρτητα το σύστημα παρακολούθησης του ήλιου.

Συνδυασμένη με τη λειτουργία υπολογισμού γεωγραφικού πλάτους και γεωγραφικού μήκους και τη λειτουργία φωτοευαισθησίας.

Τρόπος υπολογισμού γεωγραφικού πλάτους και γεωγραφικού μήκους: υπολογισμός των τεσσάρων εποχών του ήλιου και της τροχιάς των διαφόρων περιοχών

Για να εξασφαλιστεί η κανονική λειτουργία ακόμη και όταν ο ήλιος καλύπτεται από σύννεφα, μόλις ο ήλιος ακολουθεί τον ήλιο αμέσως.

Φωτοευαίσθητη λειτουργία: Όταν υπάρχει ήλιος.

Μπορεί να παρακολουθεί την θέση του ήλιου με μεγαλύτερη ακρίβεια, η ακρίβεια παρακολούθησης φτάνει τους 0,01 βαθμούς και κάθε φωτεινό σημείο μπορεί να συλλέγεται με ακρίβεια.

Απλή εγκατάσταση, έξυπνο σύστημα τοποθέτησης, το σύστημα ηλιοβασιλέματος θα σταματήσει αυτόματα να λειτουργεί, την επόμενη μέρα ο ήλιος ανατέλλει και αρχίζει την αυτόματη λειτουργία παρακολούθησης.

2.Καθαρό ηλιακό φως, χαμηλές εκπομπές άνθρακα, εξοικονόμηση ενέργειας, προστασία του περιβάλλοντος

Το φως που παράγεται από το σύστημα φωτισμού οπτικών ινών είναι άμεσα φυσικό ηλιακό φως και δεν έχει υποστεί μετατροπή ενέργειας.

Διαφέρει ουσιαστικά από τις συνήθεις εφαρμογές ηλιακής ενέργειας.

Όχι μόνο αφαιρεί πολλές υπεριώδεις ακτίνες και διάφορες επιβλαβείς ακτίνες, αλλά διατηρεί επίσης όλα τα ιχνοστοιχεία και χρήσιμες ουσίες στο άμεσο ηλιακό φως, καθιστώντας το εντελώς διαφορετικό από τα ηλιακά φώτα,

Το σύστημα φωτισμού με οπτικές ίνες χρησιμοποιεί αστικό εναλλασσόμενο ρεύμα 220V, το οποίο μετατρέπεται σε ηλεκτρισμό χαμηλής τάσης και εισέρχεται στο εσωτερικό του συστήματος.Αυτή η ηλεκτρική ενέργεια χρησιμοποιείται για να οδηγήσει τον μικρουπολογιστή στον ήλιο σε αυτό το σύστημα για να παρακολουθεί αυτόματα τη λειτουργία των εξαρτημάτων.

Η λειτουργία του ημερήσιου φωτισμού είναι μικρότερη από 1 kWh ανά μήνα και μόνο 12 kWh ανά έτος.

3Ο τέλειος συνδυασμός ηλιακού φωτός και τεχνητού φωτισμού.

Απολαύστε το ηλιακό φως όταν υπάρχει ηλιακό φως, και θα μετατραπεί έξυπνα σε τεχνητό φωτισμό χωρίς ηλιακό φως.
