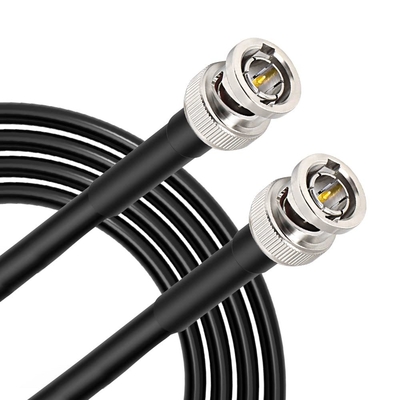

Τύποι ομοαξονικών καλωδίων για εφαρμογές βίντεο RG59/U, RG6/U και RG11/U Coaxial Cable
Το ομοαξονικό καλώδιο μεταφέρει ηλεκτρικό σήμα χρησιμοποιώντας έναν εσωτερικό αγωγό (συνήθως ένα συμπαγές χαλκό, συρμάτινο χαλκό ή χαλύβδινο σύρμα με επένδυση χαλκού) που περιβάλλεται από ένα μονωτικό στρώμα και όλα περικλείονται από μια θωράκιση, συνήθως ένα έως τέσσερα στρώματα υφαντής μεταλλικής πλέξης και μεταλλικής ταινίας.
Το καλώδιο προστατεύεται από ένα εξωτερικό μονωτικό περίβλημα. Κανονικά, το εξωτερικό της θωράκισης διατηρείται σε δυναμικό γείωσης και μια τάση που μεταφέρει σήμα εφαρμόζεται στον κεντρικό αγωγό.
Το πλεονέκτημα του ομοαξονικού σχεδιασμού είναι ότι με τη διαφορική λειτουργία, ίσα ρεύματα push-pull στον εσωτερικό αγωγό και στο εσωτερικό του εξωτερικού αγωγού, τα ηλεκτρικά και μαγνητικά πεδία του σήματος περιορίζονται στο διηλεκτρικό, με μικρή διαρροή έξω από τη θωράκιση.
Επιπλέον, τα ηλεκτρικά και μαγνητικά πεδία έξω από το καλώδιο εμποδίζονται σε μεγάλο βαθμό να παρεμβαίνουν στα σήματα μέσα στο καλώδιο, εάν τα άνισα ρεύματα φιλτράρονται στο άκρο λήψης της γραμμής.
Αυτή η ιδιότητα καθιστά το ομοαξονικό καλώδιο μια καλή επιλογή τόσο για τη μεταφορά ασθενών σημάτων, που δεν μπορούν να ανεχθούν παρεμβολές από το περιβάλλον, όσο και για ισχυρότερα ηλεκτρικά σήματα, που δεν πρέπει να επιτρέπεται να ακτινοβολούν ή να συνδέονται σε γειτονικές δομές ή κυκλώματα. Τα καλώδια μεγαλύτερης διαμέτρου και τα καλώδια με πολλαπλές θωρακίσεις έχουν λιγότερη διαρροή.

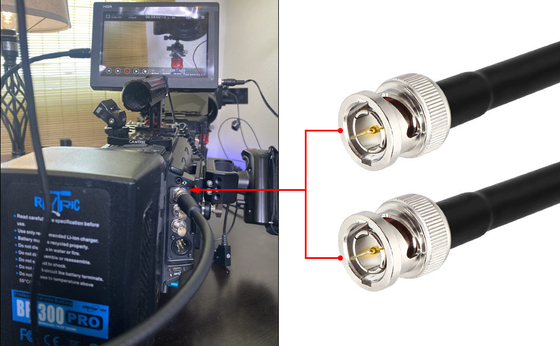

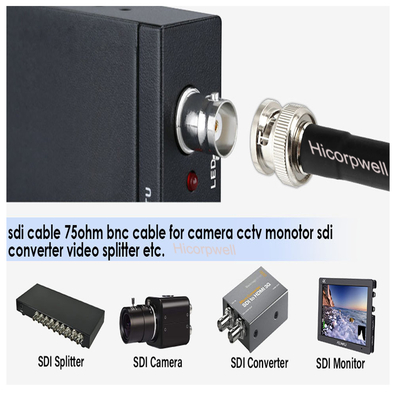

Οι κοινές εφαρμογές του ομοαξονικού καλωδίου περιλαμβάνουν τη διανομή βίντεο και CATV, τη μετάδοση
RF και μικροκυμάτων και συνδέσεις δεδομένων υπολογιστών και οργάνων

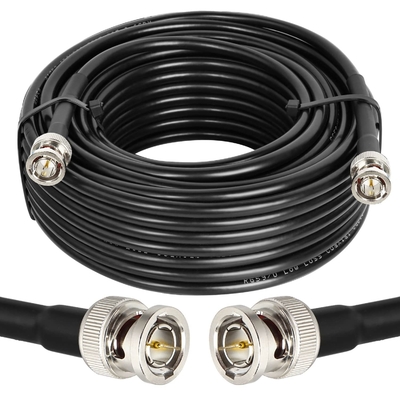

Όπως αναφέρθηκε, τα RG6 και RG59 χρησιμοποιούνται για διαφορετικούς σκοπούς. Ας ρίξουμε μια ματιά:
