"Παρατηρητής πόλωσης PM-ESF-7/125" αναφέρεται σε ίνες τύπου πάντας που διατηρούν την πόλωσή τους με έρδιο.
Δομή και αρχή

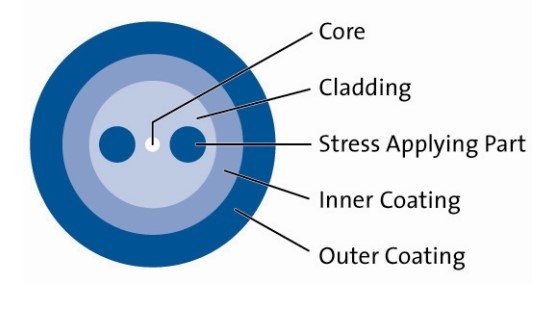

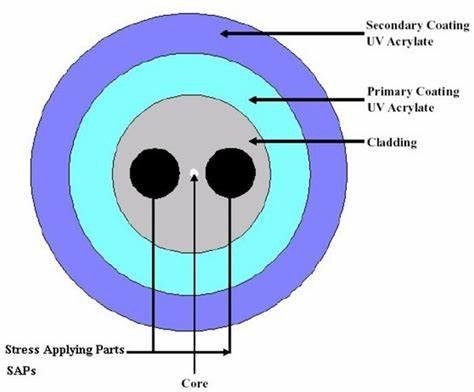

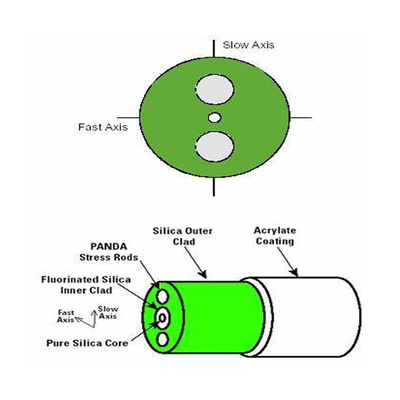

Αρχή διατήρησης της πόλωσης: Το PM-ESF-7/125 ανήκει σε ίνες διατήρησης της πόλωσης τύπου πανδά, οι οποίες έχουν δύο συμμετρικές περιοχές άγχους.Οι δύο ορθογώνιες μορφές πόλωσης στην ίνα έχουν διαφορετικές σταθερές διάδοσης, επιτυγχάνοντας έτσι τη λειτουργία της διατήρησης της πόλωσης, μειώνοντας τη διάσπαση της πολωτικής λειτουργίας,και διασφαλίζοντας ότι η κατάσταση πόλωσης του φωτεινού κύματος παραμένει ουσιαστικά αμετάβλητη κατά τη διάρκεια της μετάδοσης.
Χαρακτηριστικά ντόπινγκ: Η ίνα αυτή είναι μια ίνα με ντόπινγκ ερβίου με υψηλή συγκέντρωση ντόπινγκ ιόντων ερβίου.που μπορούν να πραγματοποιήσουν αποτελεσματικά λειτουργίες όπως η ενίσχυση του οπτικού σήματος.
Παράμετροι επιδόσεων Οπτικές παραμέτρους
Τρόπος: Μονοτρόπος ινών, εξασφαλίζοντας ότι τα οπτικά σήματα μεταδίδονται σε μία μόνο κατάσταση, μειώνοντας τη διάσπαση της κατάστασης και βελτιώνοντας την ποιότητα του σήματος.
Δυαπλή αμβλύση: Η τιμή διπλής αμβλύσης είναι ≥ 3,5 × 10−4. Η υψηλή διπλή αμβλύση επιτρέπει στην ίνα να διατηρεί καλύτερα την κατάσταση πόλωσης του φωτός.
Διασταύρωση πόλωσης: Σε μήκος κύματος 1300nm, η διασταύρωση πόλωσης είναι < -35dB/4m, γεγονός που υποδηλώνει ότι η ίνα έχει υψηλό βαθμό απομόνωσης μεταξύ διαφορετικών τρόπων πόλωσης,μείωση της επίδρασης της διασταυρούμενης φωνής στο σήμα.
Διάταξη δεύτερης τάξης Διάταξη κύματος:
Είναι 1460±60nm, εξασφαλίζοντας ότι η ίνα μπορεί να διατηρήσει τη μετάδοση ενιαίου τρόπου εντός του εύρους μήκους κύματος εργασίας.
Παράμετροι διαστάσεων
Διάμετρος πυρήνα: 7,4 μm.
Η μικρότερη διάμετρος του πυρήνα συμβάλλει στον περιορισμό της μετάδοσης του φωτός στον πυρήνα και στη βελτίωση της αποτελεσματικότητας της αλληλεπίδρασης μεταξύ του φωτός και των ντοπαρισμένων ιόντων στον πυρήνα.
Πρώτη διάμετρος επικάλυψης: 125 μm, παρέχοντας οπτικό περιορισμό για τον πυρήνα για να επιτραπεί αποτελεσματική μετάδοση φωτός στον πυρήνα.
Η επικάλυψη μπορεί να προστατεύσει τη ίνα από το εξωτερικό περιβάλλον και να βελτιώσει τη μηχανική αντοχή και τη διάρκεια ζωής της ινής.
Άλλες παραμέτρους
Δραστηριακό εύρος μήκους κύματος: 1530-1625nm.
Μέσα σε αυτό το εύρος μήκους κύματος, η ίνα μπορεί να επιτύχει καλές οπτικές επιδόσεις, κατάλληλες για διάφορες εφαρμογές όπως η οπτική επικοινωνία και η οπτική ανίχνευση.
Αριθμητικό άνοιγμα: 0.15Το αριθμητικό διάφραγμα καθορίζει την ικανότητα της ινών να συλλέγει και να μεταδίδει το φως, και αυτή η τιμή επιτρέπει στην ινή να συνδεθεί καλά με άλλες οπτικές συσκευές.
Επίπεδο δοκιμής ανθεκτικότητας: 100kpsi (0,7 GPa), γεγονός που υποδεικνύει ότι η ίνα έχει υψηλή μηχανική αντοχή και μπορεί να αντέξει ορισμένες δυνάμεις έλξης και συμπίεσης.
Χαρακτηριστικά
Υψηλή αποδοτικότητα μετατροπής: Λόγω της υψηλής αντλίας ιόντων ερβίου και του μοναδικού τεχνικού σχεδιασμού, έχει υψηλή αποδοτικότητα μετατροπής αντλίας,που μπορεί να μετατρέψει αποτελεσματικά το φως της αντλίας σε φως σήματος και να βελτιώσει τις επιδόσεις των οπτικών ενισχυτών και άλλων συσκευών.
Εξαιρετικά χαρακτηριστικά πόλωσης:
Ως ίνα που διατηρεί την πόλωση, μπορεί να διατηρήσει καλά την κατάσταση πόλωσης του φωτός, παρέχοντας σταθερή απόδοση πόλωσης για εφαρμογές που απαιτούν πόλικο φως.
Καλή ποιότητα δέσμης: μπορεί να επιτύχει έξοδο λέιζερ με στενό πλάτος γραμμής και υψηλή ποιότητα δέσμης, κατάλληλη για σενάρια εφαρμογής με υψηλές απαιτήσεις για την ποιότητα δέσμης,όπως επεξεργασία λέιζερ και εύρος λέιζερ.
Υψηλή αξιοπιστία:
Υιοθετώντας την τεχνολογία επικάλυψης NuCoat FATM, έχει καλή ικανότητα αντιπεριβαλλοντικής παρεμβολής,
μπορεί να λειτουργεί σταθερά για μεγάλο χρονικό διάστημα σε ακραία περιβάλλοντα και βελτιώνει την αξιοπιστία και τη διάρκεια ζωής της ινών.
