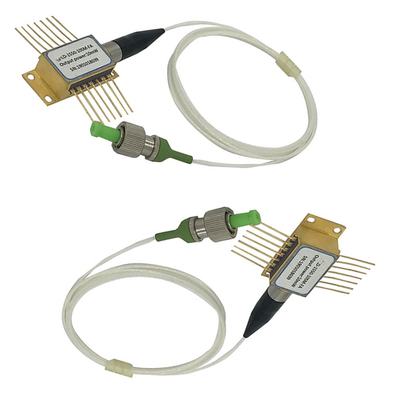

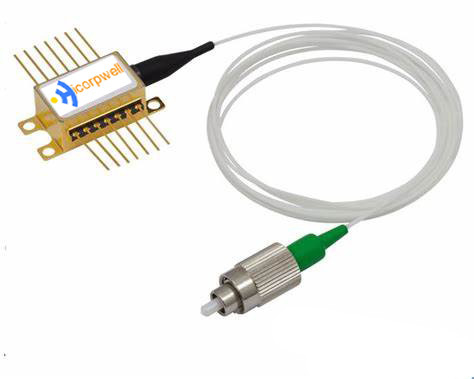

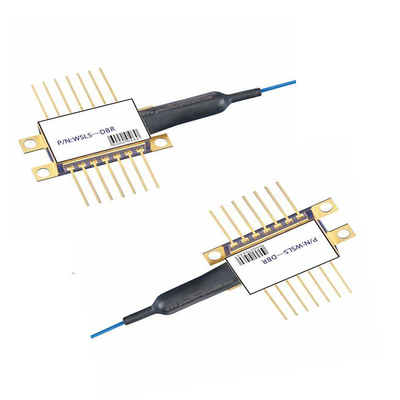

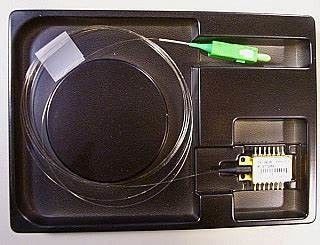

14PIN BTF Laser Diode 1550nm 10mW Butterfly Laser με ενσωματωμένο TEC και PM Fiber Μέγιστη ισχύς 10W
1Χαρακτηριστικά:
Υιοθετήστε τη δομή Fabry Perot (Πολλαπλές κβαντικές πηγές)
DFB Κοαξιακό Πακέτο
Ενσωματωμένη οθόνη InGaAs
Υψηλή αξιοπιστία, μακρά διάρκεια λειτουργίας
Εγκατάσταση συγκόλλησης με λέιζερ
Διάφοροι τύποι συνδέσμων
Διαφορετική ισχύς εξόδου (0,5mw-8mw)
2Εφαρμογές:
Οπτικός πομπός μετάδοσης σήματος δεδομένων
Οπτικός πομπός αναλογικού σήματος
Οπτική μονάδα Bidi και οπτικός δέκτης
Εξοπλισμός δοκιμής
Μονάδα δέκτη
Ηλεκτρονικές επικοινωνίες
3.ΑΠΟΛΟΥΤΟΥΣ ΜΕΓΙΜΟΣ ΔΕΣΜΟΣ (Tc=25°C)
| Παράμετρος | Σύμβολο | Αξιολογήσεις | Μονάδα |
| ΛΔ ρεύμα λειτουργίας | Εάν (ΔΔ) | Ιθ+20 | mA |
| Επανάληψη τάσης LD | Vr(LD) | 2.0 | v |
| PD ρεύμα λειτουργίας | Αν ((PD) | 2 | mA |
| PD Αντίστροφη τάση | Vr(PD) | 15 | V |
| Θερμοκρασία λειτουργίας | Τοπ | -40~+85 | °C |
| Θέρμανση αποθήκευσης | Tstg | -40~+85 | °C |
| Θερμοκρασία συγκόλλησης | Τσλ | 260/10 | °C/S |
4. (Tc=25oC) Οπτικά και ηλεκτρικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα | Συνθήκη δοκιμής |
| Σήμερα κατώτατο όριο | Ηθ | 5 | 15 | mA | CW | |
| Προωθητική τάση | Vop | 1.1 | 1.6 | V | CW,If=Iop | |
| Οπτική ισχύς εξόδου | Pf | 0.2 | 2.0 | mW | CW,If=Ith+20mA | |
| Κέντρο μήκους κύματος | λc | 1547 | 1550 | 1553 | nm | CW,P0 = Pf |
| Χρόνος άνοδος/κατάρριψης (~ 10 ~ 90) % | Tr/Tf | 0.4 | nS | Αν=Ith,Po=Pf(10-90) % | ||
| ρεύμα του ελεγκτή | Είμαι... | 0.1 | 1 | mA | CW,P0 = Pf | |
| Δυνατότητα PD | ΚΑΠ | 10 | 15 | Επενδύσεις | VRD=5V | |
| Σκοτεινό ρεύμα PD | Ιδ. | 1 | nΑ | VRD=5V | ||
| Διάταξη καταστολής πλευρικής λειτουργίας | SMSR | 30 | 35 | dB | CW,Po=5mW |
Σύμφωνα με τις απαιτήσεις των πελατών από το σχεδιασμό της ισχύος των ινών, η αναλογία καταστολής πλευρικής λειτουργίας ισχύει μόνο για το DFB Laser Module.
5. ΕΠΙΤΡΟΠΗ ΕΠΙΤΡΟΠΗ
6.Πληροφορίες αγοράςΔίοδος λέιζερ κοαξιακής συσκευασίας BLLD-XXX-XXXX-XXX
| Χ | X | X | Χ | X | X | X | Χ | X | X | |
| Τύπος συσκευασίας | Τύπος συνδετήρα |
Πακέτο σειρά |
Τύπος LD | Διάστημα κύματος | Δύναμη |
Κέντρο Πληροφοριών Επικεφαλής |
Ποσοστό ημερομηνίας | απομονωτής | A&V ROHS | |
| Φυτικές ίνες | Επιστροφή | |||||||||
|
Π:φυτικές ίνες
R:δοχείο |
Δελτίο ΕΚΑΧ S:SC/UPC Τ: ST/PC Επικαιροποίηση ΑΚ:SC/APC Α: Όχι |
Α:FC-1 Β:FC-2 C:FC-3 D:SC Ε: ΣΤ |
1Τύπος 1 2Τύπος 2 3Τύπος 3 4Τύπος 4 5Τύπος 5 όχι:R |
D: DFB LD
Δελτίο ΕΚΑΧ |
311310nm 551550nm 511510nm 531530nm 571570nm |
05:0.5mW 10:10,0 mW 20:20,0 mW 30:30,0 mW 40:40,0 mW |
Α:τύπος Α Β:τύπος Β Γ:τύπος Γ |
1:1.25Gb/s 2:2.5Gb/s |
G:μόνωση
ΟΧΙ:τίποτα |
R:έρχεται στο ROHS
ΟΧΙ:τίποτα |
Ο αριθμός του μέρους είναι PFA2-F3110A-1GR, σημαίνει ότι η δίοδος είναι FP μήκος κύματος της LD είναι 1310nm, pin-out είναι τύπου A, ισχύς είναι 1mW.
