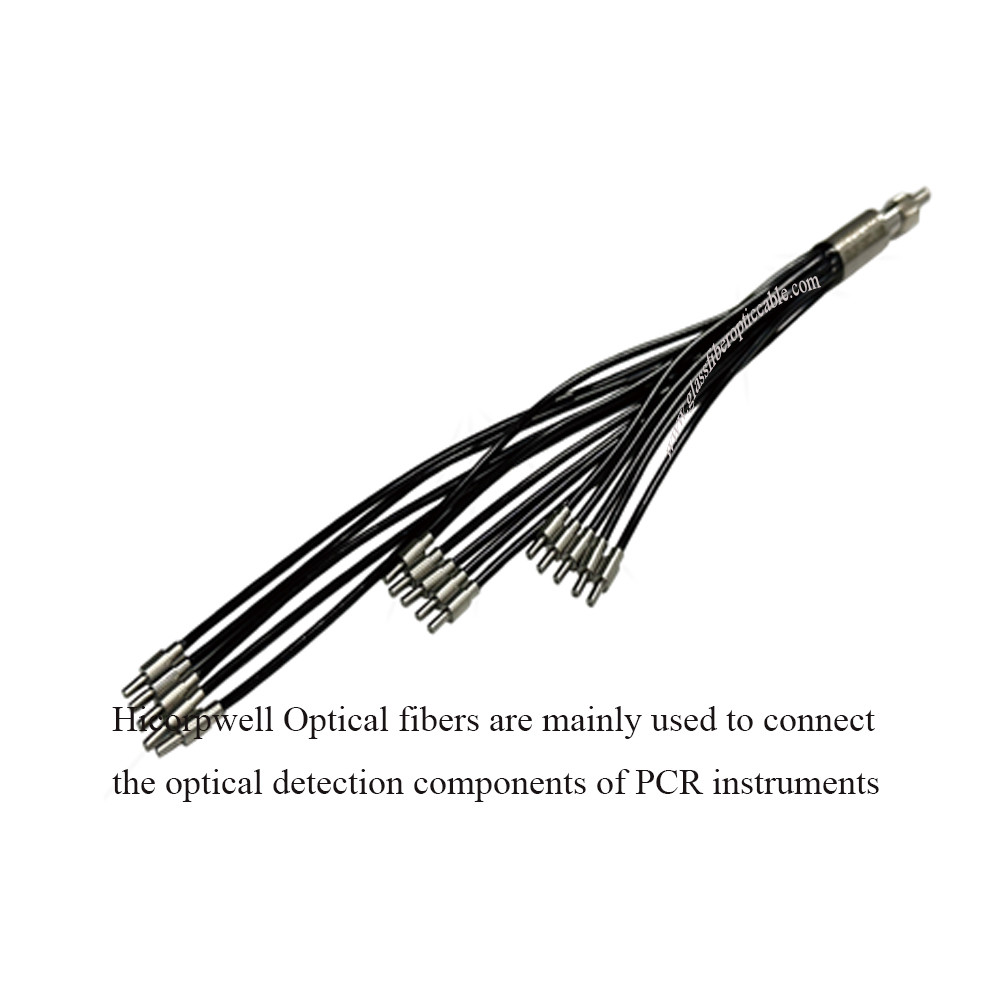

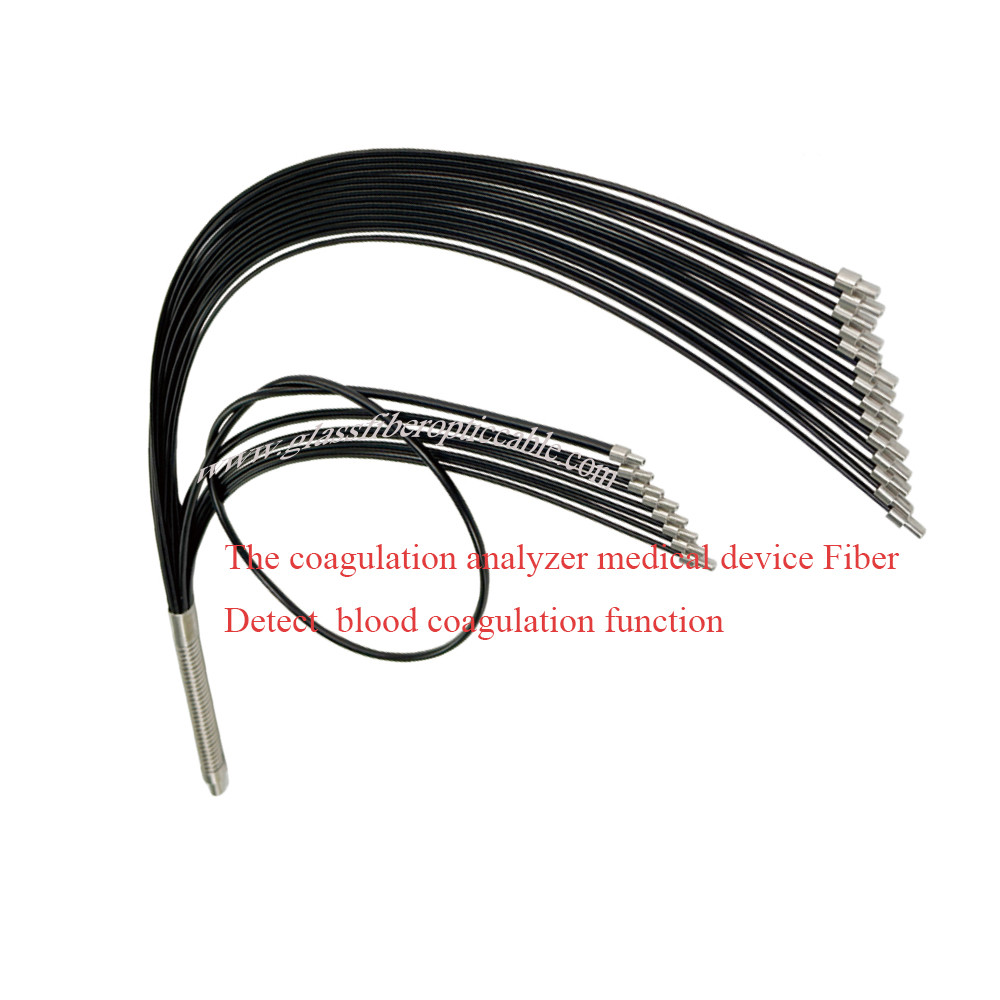

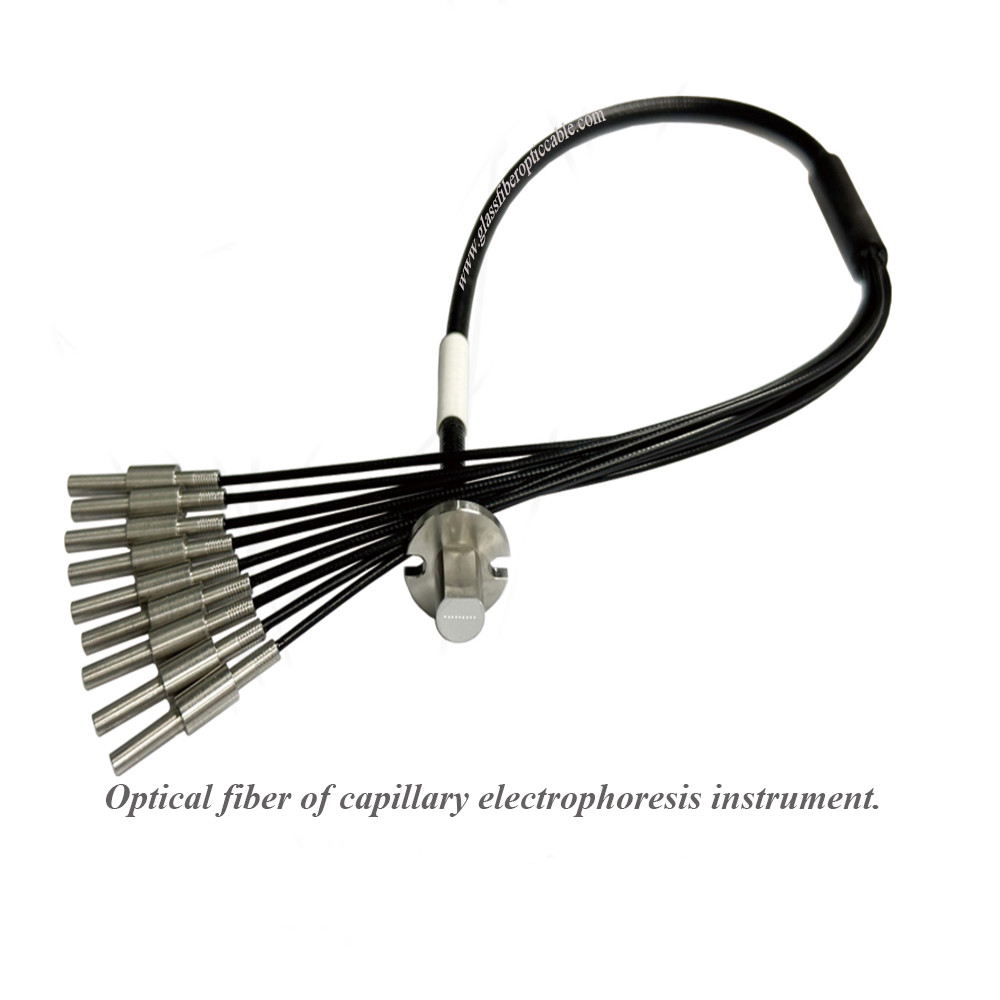

"Βιοχημική δέσμη ινών μεταφοράς φωτός" μπορεί να είναι ένα στοιχείο που χρησιμοποιείται για τη μετάδοση ακτίνων φωτός σε όργανα βιοχημικής ανάλυσης και άλλο εξοπλισμό.
Η κύρια λειτουργία του είναι να μεταδίδει με ακρίβεια το φως που παράγεται από την πηγή φωτός στα μέρη του δείγματος όπου απαιτούνται φωτοχημικές αντιδράσεις ή οπτικές ανιχνεύσεις.
Για παράδειγμα, σε ορισμένα όργανα που ανιχνεύουν βιοχημικές ουσίες με βάση οπτικές αρχές όπως η απορρόφηση φωτός και η εκπομπή φθορισμού,η δέσμη μετάδοσης φωτός μπορεί να εξασφαλίσει ότι το φως φτάνει στο δείγμα σταθερά και αποτελεσματικά, επιτρέποντας στο όργανο να αναλύει την περιεκτικότητα, τη δομή και άλλες σχετικές πληροφορίες βιοχημικών ουσιών στο δείγμα σύμφωνα με την ανταπόκριση του δείγματος στο φως.
Η ίνα κουάρτζ είναι ένα είδος οπτικής ινών με υψηλό δείκτη διάθλασης καθαρού υλικού γυαλιού κουάρτζου ως πυρήνα και χαμηλό δείκτη διάθλασης οργανικών ή ανόργανων υλικών ως περιβλήματος.
Λόγω του ευρέος εύρους μήκους κύματος μετάδοσης της ινών του κουαρτς (από το κοντινό υπεριώδες έως το κοντινό υπέρυθρο, μήκος κύματος από 0,38-2,1um),η ίνα του κουάρτζου είναι κατάλληλη για τη μετάδοση σημάτων και ενέργειας διαφόρων μήκων κύματος από το υπεριώδες στο υπέρυθρο.
Η ίνα κουάρτς έχει τα πλεονεκτήματα του μεγάλου αριθμητικού ανοίγματος, της μεγάλης διάμετρος του πυρήνα, της υψηλής μηχανικής αντοχής, της καλής απόδοσης κάμψης και της εύκολης σύνδεσης με πηγή φωτός, κλπ.Χρησιμοποιείται ευρέως στους τομείς της αισθητήρα, φασματική ανάλυση, έλεγχο διαδικασιών και μετάδοση λέιζερ (ειδικά το ιδανικό μέσο για τη μετάδοση λέιζερ HE-NE, Ar+ και YAG), ιατρική θεραπεία με λέιζερ, τεχνολογία μέτρησης,ποινική έρευνα, μετάδοσης πληροφοριών και φωτισμού.
Βασικά τεχνικά δεδομένα:
Τύπος οπτικής ινής κουαρτσού | γυαλί από χαλαζία |
Διάμετρος μονοειδούς ινής (gm) | 100/125/200/300/400/600/800, κλπ. |
Διάστημα (m) | Προσαρμόστε |
Διάμετρος κηλίδας (mm) | Προσαρμόστε |
Διάστημα μετάδοσης (nm) | 200-1100 350-1700 400-2500 Προσαρμοσμένο |
Αριθμητικό άνοιγμα (NA.) | 0.22 0.37 Προσαρμοσμένο |
Μεταβίβαση της δέσμης | >=65% ((632,8nm) |

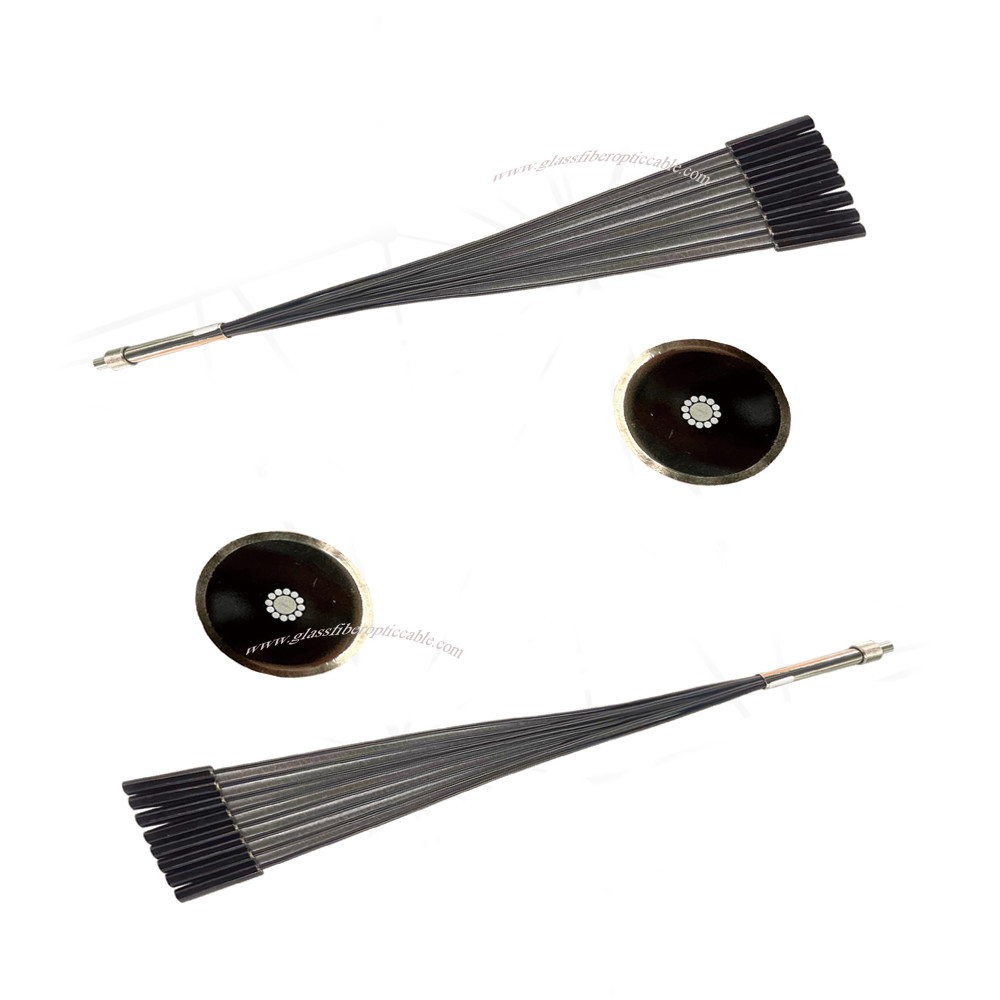

Διαρθρώσεις Τμήματος | 1 σε 1 έξω. 1 σε πολλαπλό έξω Πολλαπλές σε 1-έξω Πολλαπλή-σε-πολλαπλή-έξω ή άλλες προσαρμοσμένες δομές |
Φόρμα εξόδου | Κύκλος/Κετράδιο/Σωράκι ή άλλη μορφή προσαρμογής |
Τελική δομή | SMA905/SMA906/FC/ST και άλλα SMA905/SMA906/FC/ST και άλλες προσαρμοσμένες δομές Hoya/Hamamatsu/Matsushita/ZhiDa/EXFO/SAM905/FC/ST ή άλλη προσαρμοσμένη δομή |
