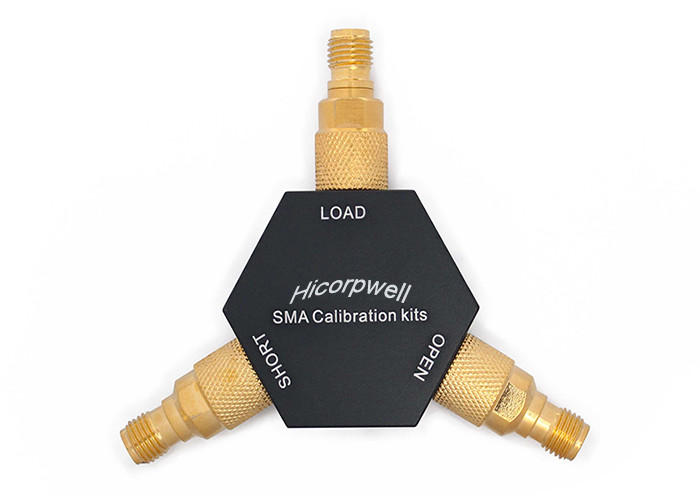

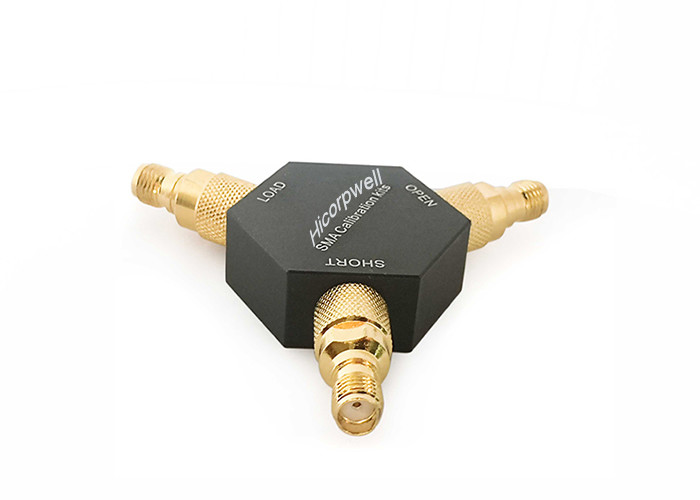

Sma-Κ οπτικά καλώδια μπαλωμάτων ινών προδιαγραφών SMA διακριβωτών

1 PC
MOQ
Διαπραγματεύσιμα
τιμή
Sma-Κ οπτικά καλώδια μπαλωμάτων ινών προδιαγραφών SMA διακριβωτών
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
όνομα: Sma-Κ διακριβωτής
Συνδετήρες: Συνδετήρες SMA
Τύπος: SMA σε SMA
Keywords1: Απαιτήσεις διακριβωτών sma-Κ
Keywords2: sma-Κ φύλλο στοιχείων διακριβωτών
keywords3: sma-Κ οδηγός διακριβωτών
Επισημαίνω:

Θηλυκός ανοικτός διακριβωτής sma-Κ
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: HICORPWELL
Πιστοποίηση: IEC 60794-2-10/11
Αριθμό μοντέλου: Sma-Κ διακριβωτής
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: polybag και χαρτοκιβώτιο
Όροι πληρωμής: Western Union, L/C, T/T
Δυνατότητα προσφοράς: 500pcs την εβδομάδα
Περιγραφή προϊόντων

SMA 905 συνδετήρας 2.2mm διακριβωτής δύο οπτικός καλωδίων sma-Κ μπαλωμάτων ινών





Ι. περιγραφή:



Όνομα προϊόντων: Sma-Κ διακριβωτής

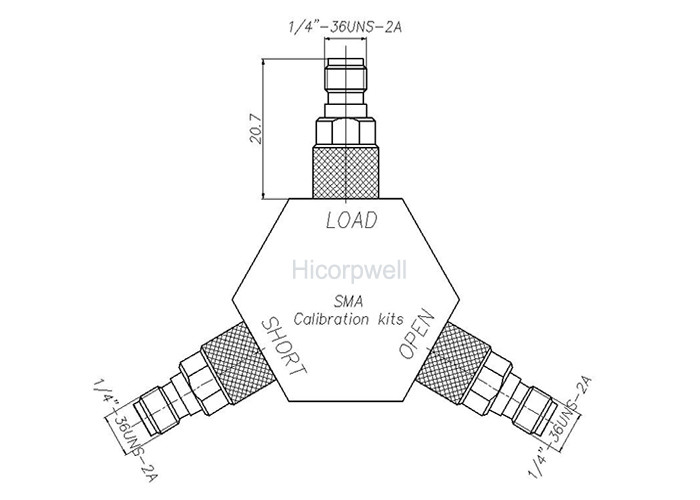

Πρότυπο Sma-Κ διακριβωτής
φάσμα συχνότητας Ρεύμα-6GHz
Πλαστό φορτίο <-32dB (επιστροφής απώλεια)
Υλικό Επίχρυσος ορείχαλκος
Συνδέοντας διεπαφή SMA
Αξία ροπής 0,9 N/m



Η ιδέα είναι να δημιουργηθούν τα στοιχεία διορθώσεων για τη φτηνή εξάρτηση SMA θερμ. με τη μέτρηση των προτύπων θερμ. αφότου βαθμολογήθηκε το VNA με την εξάρτηση Maury, και με αυτόν τον τρόπο μεταφέρει τουλάχιστον μερικών από την ακρίβειά της στη φτηνή εξάρτηση. Όπως με τις περισσότερες εξαρτήσεις θερμ., η χρήση των στοιχείων διορθώσεων είναι απολύτως απαραίτητη από ανοικτός και κοντός έχει ένα μήκος όφσετ, και σε αυτήν την περίπτωση πιθανώς επίσης τις αξιόλογες απώλειες λόγω του PTFE διηλεκτρικού. Επιπλέον, ο ανοικτός οφείλεται πάντα αρκετά μη-ιδανικός στην ικανότητα πλαισίωσής του.

Αρχίστε με τις μετρήσεις. Κατ' αρχάς, το VNA διαμορφώθηκε με τους προσαρμοστές για να έχει έναν αρσενικό συνδετήρα 3,5 χιλ. στο λιμένα 1, και έναν θηλυκό συνδετήρα 3,5 χιλ. στο λιμένα 2. Κατόπιν μια πλήρης βαθμολόγηση ένας-λιμένων εκτελέσθηκε για κάθε λιμένα, χρησιμοποιώντας την εξάρτηση Maury μου θερμ. Αφότου μετρήθηκαν μερικοί έλεγχοι λογικότητας της βαθμολόγησης, το S11 των έξι προτύπων SMA θερμ. από το kHz 300 σε 4 Ghz. Τα αποτελέσματα αποθηκεύτηκαν ως αρχεία λύδιων λίθων (.s1p), κάθε ένα με 1001 σημεία στοιχείων. Εδώ είναι οι πλοκές των αποτελεσμάτων, άμεσα από τη συσκευή ανάλυσης:

Θηλυκό ανοικτό
Θηλυκό απότομα
Θηλυκή αντιστοιχία
Αρσενικό ανοικτό
Αρσενικό απότομα
Αρσενική αντιστοιχία
Τα ανοικτά και σύντομα πρότυπα είναι κάπως με απώλειες, αλλά αυτό εξετάζεται εύκολα από τα κοινά πρότυπα διορθώσεων λάθους. Τα πρότυπα αντιστοιχιών είναι είναι ένα μεγαλύτερο πρόβλημα σίγουρα δεν είναι κακής ποιότητας και είναι βεβαίως επαρκείς ως λήξη γενικού σκοπού, αλλά είναι μακριά από αυτό που κάποιος θα ανέμενε από πρότυπα βαθμολόγησης. Οι αντιστοιχίες συνήθως θα θέσουν το όριο στην ακρίβεια μιας εξάρτησης θερμ. ακόμα και μετά από τη διόρθωση με τη μέθοδο συντελεστών, δεδομένου ότι ανοικτός και κοντός είναι συνήθως πολύ ακριβής μετά από τη διόρθωση, αλλά δεν υπάρχει κανένα γενικό παραμετρικό πρότυπο για να διορθώσει επαρκώς μια αντιστοιχία. Είναι ενδιαφέρον να σημειωθεί ότι μεταξύ 1 Ghz και 2 Ghz η επιστροφής απώλεια της θηλυκής αντιστοιχίας επιδεινώνεται από περίπου 20 DB και παραμένει κάτω από μόνο −35 DB, ενώ η αρσενική αντιστοιχία είναι πολύ καλύτερη και παραμένει αρκετά κάτω από −45 DB σχεδόν μέχρι 4 Ghz. Αυτό παρά το γεγονός ότι τα θηλυκά πρότυπα εκτιμώνται σε μια πολύ υψηλότερη συχνότητα!

Ένα άλλο ποιοτικό χαρακτηριστικό γνώρισμα μιας εξάρτησης θερμ. είναι η σχετική απάντηση φάσης ανοικτός και κοντός πέρα από τη συχνότητα. Ο αλγόριθμος διορθώσεων λάθους που εφαρμόζεται από το VNA είναι σταθερότερος (δηλ., οι όροι λάθους που καθορίζονται κατά τη διάρκεια της βαθμολόγησης είναι πιό ελάχιστα ευαίσθητοι στις παραλλαγές στους μετρημένους παράγοντες αντανάκλασης των προτύπων θερμ.) εάν οι απαντήσεις του ανοικτού, κοντός και της αντιστοιχίας χωρίζονται κατά διαστήματα όσο το δυνατόν πιό πολύ μακριά στο διάγραμμα Smith σε κάθε συχνότητα στη ζώνη ενδιαφέροντος. Αυτό συμβαίνει εάν, σε Smith το διάγραμμα, ανοικτό, απότομα και η αντιστοιχία βρίσκονται σε μια ευθεία γραμμή σε κάθε συχνότητα, με την αντιστοιχία στο κέντρο.

Στην ακραία περίπτωση, εάν ανοικτός και κοντός συμβείτε να περιστραφείτε στα πολύ διαφορετικά ποσοστά γύρω από την εξωτερική άκρη του διαγράμματος Smith καθώς η συχνότητα αυξάνεται, θα συναντηθούν τελικά. Σε εκείνη την συχνότητα, παρόμοιοι (εκτός από ίσως για τις μικρές διαφορές στην απώλεια), και βαθμολόγηση αποτυγχάνουν. Κατά συνέπεια η απάντηση φάσης ανοικτός και κοντός πρέπει ιδανικά να είναι 180° χώρια. Στις ακόλουθες δύο γραφικές παραστάσεις η διαφορά στην απάντηση φάσης ανοικτός και κοντός (κόκκινο ίχνος) για τη θηλυκή εξάρτηση καθώς επίσης και για την αρσενική εξάρτηση σχεδιάζεται πέρα από τη συχνότητα. Για τη θηλυκή εξάρτηση, η διαφορά φάσης παραμένει κάτω από 17°, και για την αρσενική εξάρτηση κάτω από 6° στο μέγεθος μέχρι 4 Ghz. Αυτό είναι πραγματικά ένα πολύ καλό αποτέλεσμα.
Sma-Κ οπτικά καλώδια μπαλωμάτων ινών προδιαγραφών SMA διακριβωτών 0Sma-Κ οπτικά καλώδια μπαλωμάτων ινών προδιαγραφών SMA διακριβωτών 1         Sma-Κ οπτικά καλώδια μπαλωμάτων ινών προδιαγραφών SMA διακριβωτών 2
