Ηλιακοί συνδετήρες καλωδίων για τον ηλιακό φορτιστή, αυτοκινήτων μπαταριών εγχώρια κατοικημένη δύναμη ηλεκτρικών συστημάτων μοτοσικλετών της SAE σε απευθείας σύνδεση
Ηλιακοί συνδετήρες καλωδίων για την εγχώρια κατοικημένη δύναμη συστημάτων ηλιακής ενέργειας

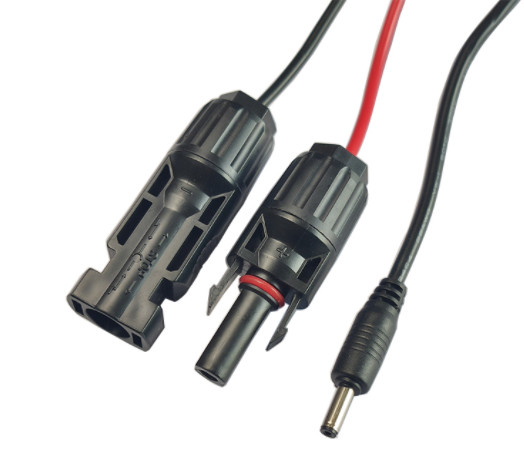

Ο αδιάβροχος ηλιακός συνδετήρας MC4 είναι το όνομα του τύπου σύνδεσης σε όλα τα νέα ηλιακά πλαίσια, που παρέχουν ένα IP67 αδιάβροχο και απόδειξης σκόνης ασφαλής ηλεκτρική σύνδεση.
Ο αδιάβροχος ηλιακός συνδετήρας MC4 δεν θα συνδέσει με τους παλαιότερους συνδετήρες τύπων MC3. Οι συνδετήρες MC4 λειτουργούν καλύτερα με το ηλιακό καλώδιο 4mm και 6mm.

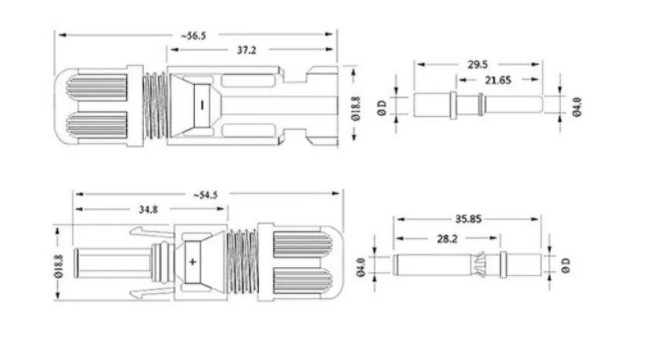

Το σύστημα MC4 αποτελείται από ένα σχέδιο βουλωμάτων και υποδοχών. Τα βουλώματα και οι υποδοχές είναι εσωτερικά πλαστικά κοχύλια που εμφανίζονται να είναι το αντίθετο γένος - το βούλωμα είναι μέσα σε ένα κυλινδρικό κοχύλι που μοιάζει με έναν θηλυκό συνδετήρα αλλά αναφέρεται ως αρσενικό, και η υποδοχή είναι μέσα σε έναν τετραγωνικό έλεγχο που φαίνεται αρσενικός αλλά είναι ηλεκτρικά θηλυκός.
Ο θηλυκός συνδετήρας έχει δύο πλαστικά δάχτυλα που πρέπει να πιεστούν προς τον κεντρικό έλεγχο ελαφρώς που παρεμβάλλει στις τρύπες στο μέτωπο του αρσενικού συνδετήρα. Όταν τα δύο ωθούνται μαζί, τα δάχτυλα γλιστρούν κάτω από τις τρύπες έως ότου φθάνουν σε μια εγκοπή στην πλευρά του αρσενικού συνδετήρα, όπου σκάουν εξωτερικά για να κλειδώσουν τα δύο από κοινού.
Όταν αγοράζετε οποιοδήποτε νέο ηλιακό πλαίσιο (συνήθως πάνω από 30 Watt) θα εγκατασταθεί ήδη με δύο μολύβδους 500 - 900mm με τους συνδετήρες MC4 που συνδέονται για σας για να πάρουν τη δύναμη ακίνδυνα από το ηλιακό πλαίσιο.
ΟΝΟΜΑ ΠΡΟΪΟΝΤΩΝ: | Αδιάβροχος ηλιακός συνδετήρας MC4 |
ΕΚΤΙΜΗΜΕΝΗ ΑΝΩΤΑΤΗ ΤΑΣΗ: | 1000V συνεχές ρεύμα (IEC) |
ΕΚΤΙΜΗΜΕΝΟ ΡΕΥΜΑ: | 17A (1.5mm2) 22A (2.5mm2,14AWG) 30A (4mm2,6mm2 12AWG, 10AWG) |
ΣΕΙΡΑ ΘΕΡΜΟΚΡΑΣΙΑΣ ΠΕΡΙΒΑΛΛΟΝΤΟΣ: | -40℃… +90℃ (IEC) -40℃… +75℃ (UL) |
ΤΑΣΗ ΔΟΚΙΜΗΣ: | 6KV (50HZ, 1Min) |
ΒΑΘΜΟΣ ΠΡΟΣΤΑΣΙΑΣ, ΠΟΥ ΖΕΥΓΑΡΩΝΟΥΝ: | IP67 |
UNMATED: | IP2X |
COMTACT ΑΝΤΙΣΤΑΣΗ ΤΟΥ ΣΥΝΔΕΤΗΡΑ ΒΟΥΛΩΜΑΤΩΝ | 0.5m0 |
ΚΑΤΗΓΟΡΊΑ SATETY: | ΙΙ |
ΥΛΙΚΟ ΕΠΑΦΩΝ: | ΒΡΩΜΙΖΟΝΤΑΣ VERZINNT, ΚΡΆΜΑ ΧΑΛΚΟΎ, ΚΑΣΣΊΤΕΡΟΣ ΠΟΥ ΚΑΛΎΠΤΕΤΑΙ |
ΥΛΙΚΟ ΜΟΝΩΣΗΣ: | PPO |
ΣΥΣΤΗΜΑ ΚΛΕΙΔΩΜΑΤΟΣ: | αιφνιδιαστικός- |
ΚΑΤΗΓΟΡΙΑ ΦΛΟΓΩΝ: | Ul-90-V0 |
ΔΟΚΙΜΉ ΨΕΚΑΣΜΟΎ ΥΔΡΟΝΈΦΩΣΗΣ ΤΟΥ SALT: | Iec60068-2-52 |
Εμπορικό σήμα | Hicorpwell | Αριθμός υπολογιστών | Hcw-016 | ||||
Οδηγός εφαρμογής: | |||||||
Κατάλληλος για τον ηλιακό φορτιστή, σε απευθείας σύνδεση φόρτιση μοτοσικλετών της SAE μπαταριών αυτοκινήτων. Ευρέως χρησιμοποιημένος στα ηλιακά πλαίσια, τις μοτοσικλέτες, τις μηχανές χορτοταπήτων, τις μπαταρίες τρακτέρ, τα ποδήλατα, τα ελαφριά αυτοκίνητα, τα οχήματα και άλλη κινητή δύναμη στις μικρές συσκευές αυτοκινήτων, υπαίθρια φω'τα των οδηγήσεων δύναμης μετατροπής αυτοκινήτων μπαταριών | |||||||
Προγράμματα | |||||||

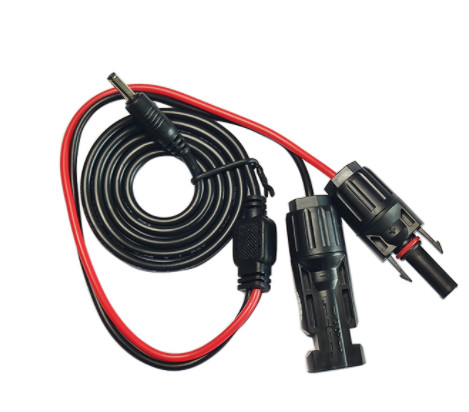

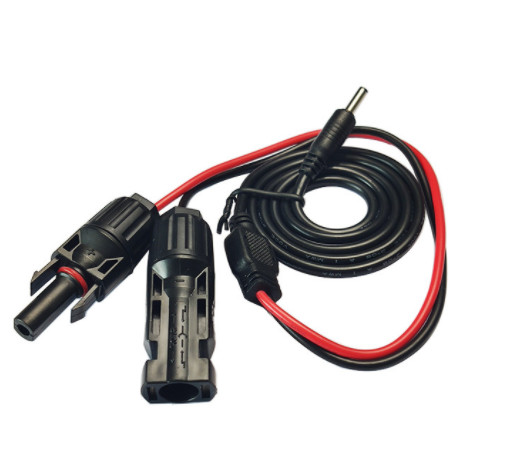

Ράβδος καλωδίων | Προδιαγραφές | 18AWG | |||||
OD: 3.0*6.0mm | |||||||
Υλική ποιότητα | Χαλκός πυρήνων/μαύρο PVC της Shell | ||||||
Χρώμα εμφάνισης | Μαύρος | ||||||
Βούλωμα εισαγωγής | Προδιαγραφές | MC4 | |||||
Υλική ποιότητα | λ υψηλής θερμοκρασίας ανθεκτικό και αλεξίπυρο λαστιχένιο τερματικό χαλκού επαφών κοχυλιών εσωτερικό | ||||||
Βούλωμα παραγωγής | Προδιαγραφές | DC5.5*1.35mm | |||||
Υλική ποιότητα | Μαύρο PVC | ||||||
Μήκος/βάρος προϊόντων | 1.0m το /44g | ||||||
Πρότυπα πολικότητας | Κεντρικό θετικό ηλεκτρόδιο, εξωτερικό αρνητικό ηλεκτρόδιο | ||||||
Λειτουργούσα τάση | 12-36V | εκτιμημένο ρεύμα | 10-30A | ||||
Προστατευτική τάση | NC | Μέγιστη δύναμη | 180W | ||||
Overcurrent προστασία | Προστασία βραχυκυκλώματος | Ναι |
