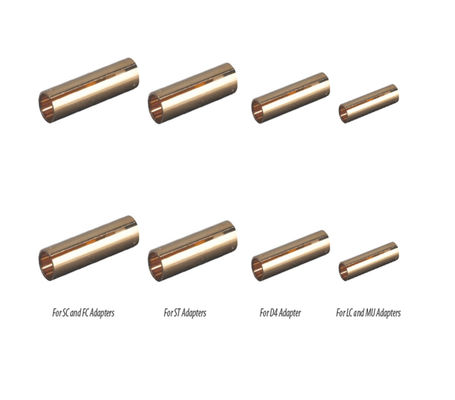

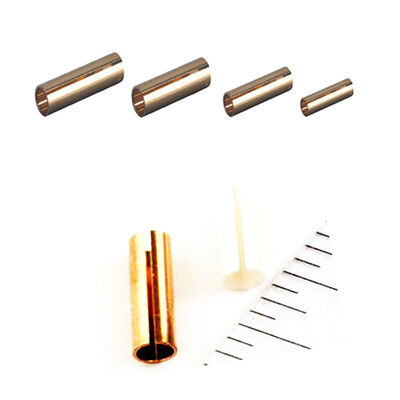

Τα περιβλήματα από φωσφορούχο μπρούντζο παρέχουν μέτρια ακρίβεια μέσω διαδικασιών σφράγισης και περιστροφής, με μεταλλικές ιδιότητες που επιτρέπουν μικρές διαστασιακές προσαρμογές για την κάλυψη παραλλαγών ανοχής. Αυτό εξασφαλίζει ευρεία συμβατότητα με χαμηλότερο κόστος σε σύγκριση με κεραμικές εναλλακτικές λύσεις.
Στο σχεδιασμό και την επιλογή προστατευτικών χάλκινων περιβλημάτων οπτικών ινών, τα κεραμικά περιβλήματα δεν προτιμώνται, ενώ μεταλλικά περιβλήματα όπως ο φωσφορούχος μπρούντζος χρησιμοποιούνται συχνά λόγω θεμελιωδών διαφορών στις ιδιότητες των υλικών, τη λειτουργική τοποθέτηση και τις απαιτήσεις σεναρίων εφαρμογής.
| Παράμετρος | Τιμή |
|---|---|
| Μέγεθος Εξωτερικής Διαμέτρου | SC: 2.499±0.0005, LC: 1.249±0.0005 |
| Μέγεθος Εσωτερικής Διαμέτρου | Προσαρμοσμένο |
| Ομοαξονικότητα | SM ≤1.0μm, MM ≤4.0μm |
| Μήκος | SM 10.5±0.05, MM 10.5±0.1, LC: 6.4+0.1 |
| Τύπος Φερρούλης | SC/LC/APC/Προσαρμοσμένο |
| Υλικό | Διοξείδιο του Ζιρκονίου |
| Άκρο | Κωνικός τύπος/Τύπος σκαλοπατιού/Επίπεδος τύπος |
| Χρώμα | Λευκό |
| Δείγμα | Δωρεάν |
| Τύπος | SC | LC | MU | APC | Μονάδα |
|---|---|---|---|---|---|
| Μέγεθος Εξωτερικής Διαμέτρου (mm) | SM: 2.4999±0.0005 MM: 2.4999±0.001 |
SM: 2.4999±0.0005 MM: 1.249±0.001 |
1.249±0.0005 | 2.499±0.0005 | φd±0.0005 |
| Μέγεθος Εσωτερικής Διαμέτρου (mm) | SM: d±0.001 MM: d±0.002 |
SM: d±0.001 MM: 0.126±0.004 |
d±0.001 | d±0.001 | d±0.001 |
| Ομοαξονικότητα (μm) | SM: ≤1.0 MM: ≤4.0 |
SM: ≤1.0 MM: ≤4.0 |
≤1.0 | ≤1.0 | Προσαρμοσμένο |
| Μήκος (mm) | SM: 10.5±0.05 MM: 10.5±0.05 |
6.4+0.1 | 6.5±0.05 | 10.5±0.05 | L±0.05 |
Η φερρούλη είναι το πιο σημαντικό εξάρτημα των συνδετήρων οπτικών ινών και των καλωδίων patch οπτικών ινών. Κατασκευασμένες από κεραμικό υλικό ζιρκονίου, αυτές οι φερρούλες προσφέρουν χαμηλή απώλεια εισαγωγής, αξιοσημείωτη αντοχή, μικρό συντελεστή ελαστικότητας, εύκολο έλεγχο των χαρακτηριστικών του προϊόντος και ισχυρή αντίσταση στις περιβαλλοντικές αλλαγές.
Τα μεγέθη των κεραμικών φερρούλων εξωτερικής διαμέτρου είναι φ2.5mm για συνδετήρες οπτικών ινών ST, FC και SC, και φ1.25mm για εκδόσεις συνδετήρων οπτικών ινών MU και LC, με επίπεδα ακρίβειας ανοχής ±0.0005mm για εφαρμογές μονού τρόπου και ±0.001mm για εφαρμογές πολλαπλών τρόπων.
