Ομοαξονικοί τύποι καλωδίων καλωδίων για τις τηλεοπτικές εφαρμογές RG59/U, ομοαξονικό καλώδιο RG6/U και RG11/U
Το ομοαξονικό καλώδιο διευθύνει το ηλεκτρικό σήμα χρησιμοποιώντας έναν εσωτερικό αγωγό (συνήθως ένας στερεός χαλκός, προσαραγμένος χαλκός ή καλυμμένο χαλκός χαλύβδινο σύρμα) που περιβάλλεται από ένα στρώμα μόνωσης και όλα που εσωκλείονται από μια ασπίδα, χαρακτηριστικά ένα έως τέσσερα στρώματα της υφαμένης μεταλλικής πλεξούδας και της μεταλλικής ταινίας.
Το καλώδιο προστατεύεται από ένα εξωτερικό μονώνοντας σακάκι. Κανονικά, έξω από την ασπίδα κρατιέται στην επίγεια δυνατότητα και μια τάση μεταφοράς σημάτων εφαρμόζεται στον κεντρικό αγωγό.
Το πλεονέκτημα του ομοαξονικού σχεδίου είναι ότι με το διαφορικό τρόπο, να είστε ίσοι με τα αντιφατικά ρεύματα στον εσωτερικό αγωγό, και το εσωτερικό του εξωτερικού αγωγού, των ηλεκτρικών και μαγνητικών πεδίων του σήματος είναι περιορισμένο στο διηλεκτρικό, με λίγη διαρροή έξω από την ασπίδα.
Περαιτέρω, τα ηλεκτρικά και μαγνητικά πεδία έξω από το καλώδιο κρατιούνται κατά ένα μεγάλο μέρος από την παρεμπόδιση τα σήματα μέσα στο καλώδιο, εάν τα άνισα ρεύματα φιλτράρονται έξω στη πλευρά αποδοχής της γραμμής.
Αυτή η ιδιοκτησία κάνει το ομοαξονικό καλώδιο μια καλή επιλογή και οι δύο για τη μεταφορά των αδύνατων σημάτων, που δεν μπορούν να ανεχτούν την παρέμβαση από το περιβάλλον, και για τα ισχυρότερα ηλεκτρικά σήματα, τα οποία δεν πρέπει να επιτραπούν για να ακτινοβολήσουν ή να συνδέσουν στις παρακείμενα δομές ή τα κυκλώματα. Τα καλώδια μεγαλύτερων διαμέτρων και τα καλώδια με τις πολλαπλάσιες ασπίδες έχουν τη λιγότερη διαρροή.

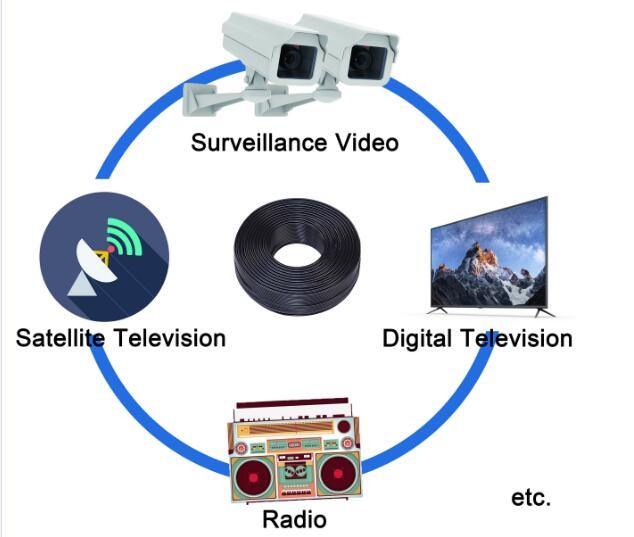

Οι κοινές εφαρμογές του ομοαξονικού καλωδίου περιλαμβάνουν το βίντεο και τη διανομή CATV,
RF και μετάδοση μικροκυμάτων, και συνδέσεις στοιχείων υπολογιστών και ενοργάνωσης
Όπως προαναφερθείς, RG6 και RG59 χρησιμοποιούνται για διαφορετικούς λόγους. Ρίξτε μια ματιά:
